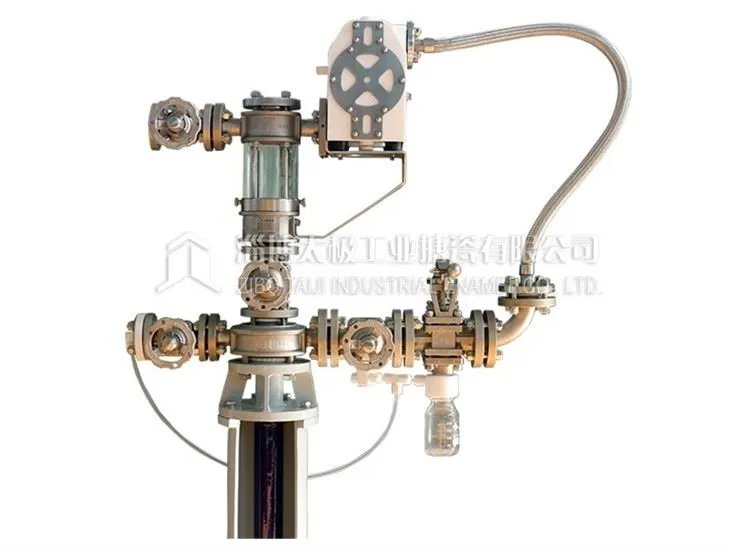

هذا النظام عبارة عن جهاز أخذ عينات مضاد للتآكل على الإنترنت. الجزء الملامس للوسيط مبطن بـ PFA أو الفلور لتحقيق الغرض من مقاومة التآكل. يتم غمر أنبوب شفط التفلون المطابق مع أنبوب الإدخال (مبطن بالفلور / مبطن بالزجاج) أسفل السائل المتوسط في الوعاء لزيادة ثبات العملية. يتم تشغيل مضخة الحجاب الحاجز بواسطة هواء مضغوط نظيف وتتدفق العينة في دورة مغلقة حلقة في نظام أخذ العينات ، وهو سريع وآمن وخالي من التلوث.
خطوات تركيب العينات وأخذ العينات
إجراء التركيب
1. قم بتركيب (أنبوب الإدخال) على الفوهة المقابلة للمفاعل وربط البراغي.
2. افصل الطرف السفلي (القاعدة) لنظام أخذ العينات عن (صمام الحجاب الحاجز 1) ، وقم بتركيب (القاعدة) إلى الطرف العلوي (أنبوب الإدخال).
3. ضع شفة التفلون الخارجية (أنبوب الشفط) في التجويف الداخلي (القاعدة) ، وتكون شفة التفلون الخارجية (أنبوب الشفط) متوافقة مع سطح إحكام إغلاق (مقعد الصمام).
4. قم بتوصيل وشد باقي جسم نظام أخذ العينات للتأكد من أن الجزء المحكم من (القاعدة) محكم وبدون تسرب.
عملية أخذ العينات
1. قم بالتأكيد والتحقق قبل البدء:
أ: جميع صمامات الحجاب الحاجز مغلقة.
ب: لا توجد بقايا داخل وخارج نظام أخذ العينات ، ولا يوجد ضرر للزجاج.
ج: املأ مضخة الحجاب الحاجز بـ {{0}}. 2 ~ 0.3 ميجا باسكال بضغط هواء نظيف.
د: {0}. 2 ~ 0.3 ميجا باسكال مصدر غاز نيتروجين يستخدم في النفخ الخلفي.
هـ: هناك حاجة إلى زجاجة أخذ عينات زجاجية من البورسليكات 150/250 مل.
2. حلقة الدورة الدموية:
أ: فتح (الصمام 1) -- مفتوح (الصمام 2).
ب: فتح (مضخة الحجاب الحاجز). تعمل المضخة.
ج: مراقبة (مشهد). تمتلئ النافذة بالوسيط ، وتتشكل حالة حلقة دوران العينات في نفس الوقت.
3. أخذ العينات:
ج: اضغط (مقبض صمام أخذ العينات). راقب جرعة زجاجة أخذ العينات وحرر مقبض صمام أخذ العينات في الوقت المناسب.
ب: قم بإيقاف تشغيل (مضخة الحجاب الحاجز).
ج: العملية المرهقة في زجاجة أخذ العينات.
c1: عندما يكون الخزان تحت الضغط الجوي: افتح (صمام الحجاب الحاجز 3) - أغلق (صمام الحجاب الحاجز 3).
c2: عندما يكون الضغط في الخزان أقل من أو يساوي 0 2MPa: افتح (صمام إبرة تفلون) - أغلق (صمام إبرة تفلون).
ملاحظة: تفريغ الغازات الضارة في جهاز تخزين آمن.
د: قم بإزالة (زجاجة أخذ العينات) وإغلاق فم الزجاجة - ضع (زجاجة أخذ العينات الاحتياطية).
هـ: افتح (صمام الحجاب الحاجز 4) - اصنع (نيتروجين) لتفجير الوسط الجانبي في النظام مرة أخرى إلى الوعاء - أغلق (صمام الحجاب الحاجز 4).
f: إغلاق (صمام الحجاب الحاجز 2) - إغلاق (صمام الحجاب الحاجز 1).
g: اكتمال أخذ العينات.
وصف عملية تنظيف المفاعل بنظام أخذ العينات الأوتوماتيكي
أثناء عملية تنظيف المفاعل بالكامل ، يمكن إجراء التنظيف والتطهير الداخلي لنظام أخذ العينات وفقًا لخطوات أخذ العينات المذكورة أعلاه.
